HOLOPLOT X1矩阵阵列,重塑音频体验的革命性创新
发布时间:2024.04.26 浏览次数:304



世界上第一个专为性打造的矩阵阵列


音频控制领域的革新

X1是一款开创性的产品系列,创造了一个全新的扬声器系统类别。


作为音频领域的两个里程碑式创新——线阵列和电子波束转向的逻辑延续,矩阵阵列为高品质应用场景带来了在水平和垂直轴上的完整声音控制。


无论是多用途活动场所、大型现场娱乐场馆、礼堂、音乐厅还是主题公园,X1将改变所有空间内声音定位的体验。


X1 消除了创作自由的障碍,增强了您的视野,释放您最大胆的音频设计想象力。这个系统不仅关乎声音,还关乎将您最雄心勃勃的想法变为现实。




HOLOPLOT X1矩阵阵列

全方位控制声音


HOLOPLOT 矩阵阵列可实现更高水平的声音控制。

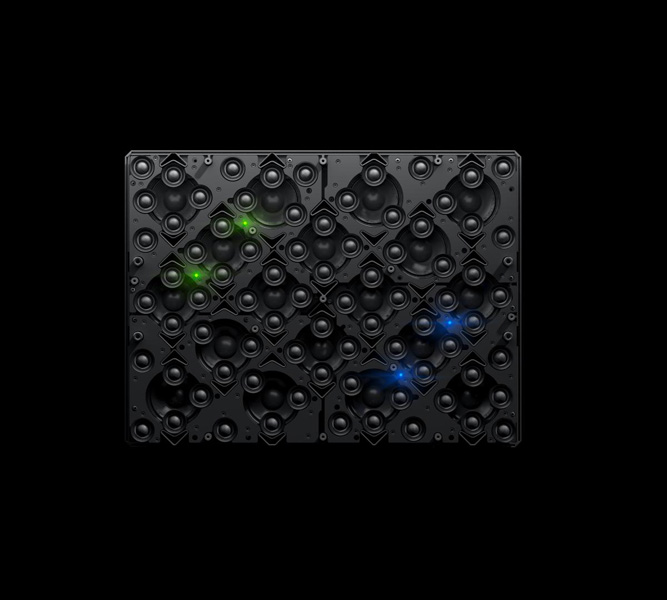

通过独特多层配置不同尺寸单元的矩阵排列配置,能够在宽广的频率范围内控制音频的传播,同时提供高品质声音所需的高声压级和音质。


经过十年的开创性研究,HOLOPLOT已成为Wave Field Synthesis和3D Audio-Beamforming技术的全球领导者,这两种技术的结合提供了无与伦比的声音控制能力。

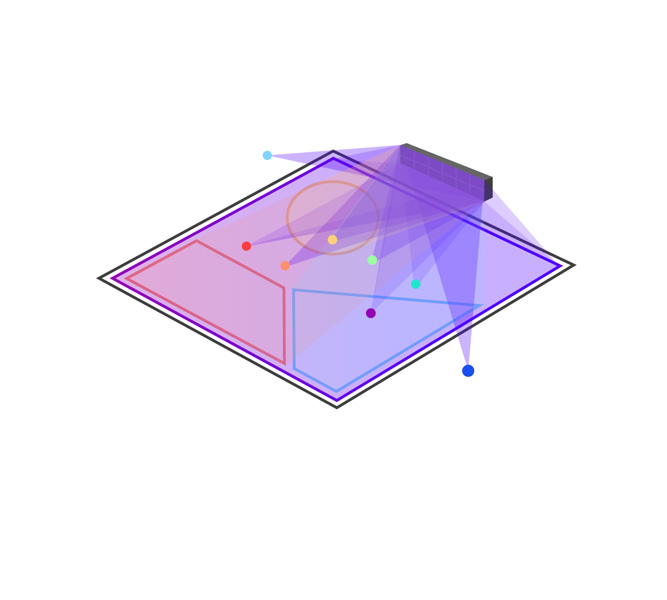

X1能够精确覆盖观众,避免反射产生的回声,并在3D空间中创造身临其境的声场,且允许您根据个人喜好进行个性化设置。



矩阵设计

赋予力量的技术工程

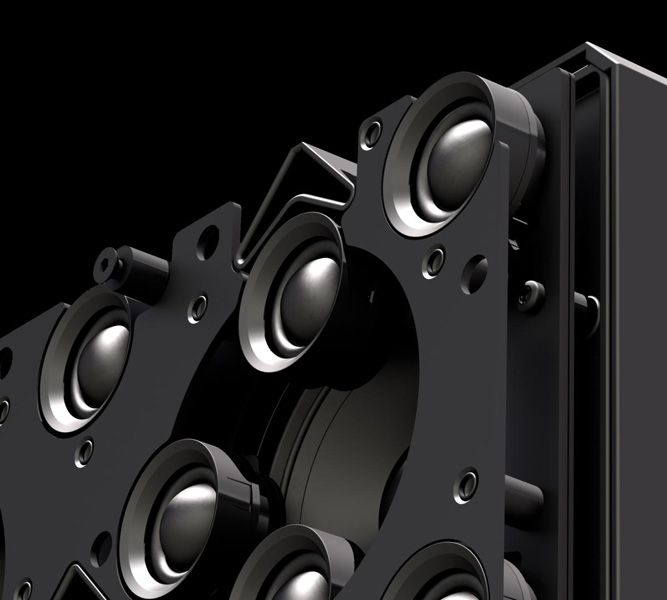

X1提供了高性能声音再现所需的高声压级和优质的声音效果。HOLOPLOT X1系列包含两个音频模块。Modul 96(MD96)是一款两分频音频模块,采用双层矩阵设计,内置96个驱动单元。Modul 80-S(MD80-S)是一款三分频音频模块,其前两层矩阵分别配备80个驱动单元,第三层则配置了一个传感器控制的低频驱动单元。



每个音频模块都集成了强大的DSP,为每个驱动单元提供单独的信号处理。X1将DSP算法的最新技术与高性能声音再现能力相结合,提供了一系列以前无法实现的声音控制能力——从均匀覆盖大量听众到创造沉浸式的声音环境。


X1音频模块为每个驱动单元内置了独立的功放,无需部署额外功放进行驱动。



终极构建模块

简单、灵活、可扩展





HOLOPLOT系统可以部署在任何形状和大小的场地中。其模块化设计允许将矩阵阵列扬声器以横向或纵向相连接,实现无缝且无限的扩展,从而满足各种系统设计需求。

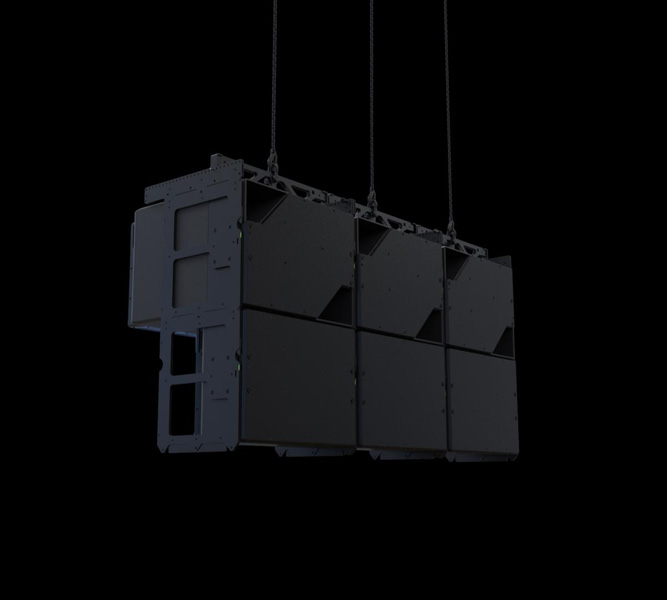

X1吊装系统的设计初衷是为了适应这种可扩展性和灵活性,使其在固定安装和临时部署中悬挂变得更简单方便。


特殊设计的轮式运输箱,有助于从运输到部署的工作流程更加高效。



强大的处理能力

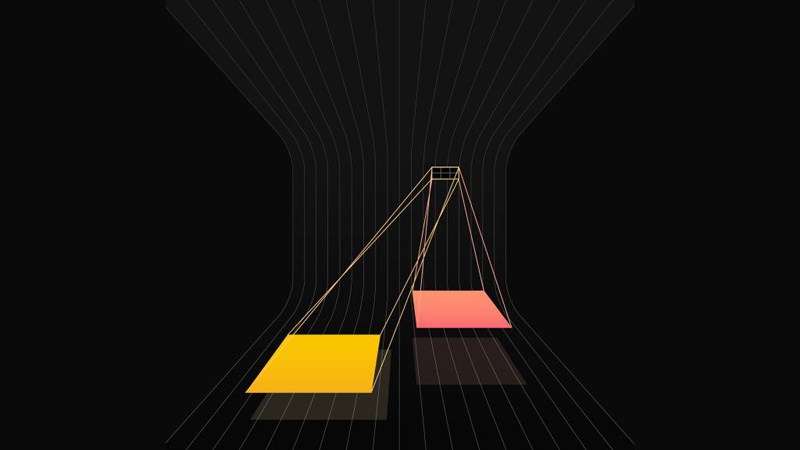

每个阵列最多可创建12个波束


每个HOLOPLOT X1音频模块都配备了专门负责处理的模块,这集成了两个领域的优势。


首先,双核ARM® CortexTM-A9处理器运行HOLOPLOT OS系统,这是一个基于Linux的分布式音频操作系统。其次,一个高性能的可编程门阵列(FPGA)计算HOLOPLOT专有的数字信号处理算法,用于3D Audio-BeamformingWave Field Synthesis。这个强大的DSP为X1音频模块的96个驱动单元提供了独立的控制,并在水平和垂直方向上为多个波束提供完整的声场控制。


每个音频模块提供超过200个输入通道,这些通道可输入基于对象或基于通道的音频流。运行在FPGA上的路由矩阵将这200个通道混合成12个可以单独控制的波束。每个波束可以通过24段参量均衡进行个性化调整。



云连接

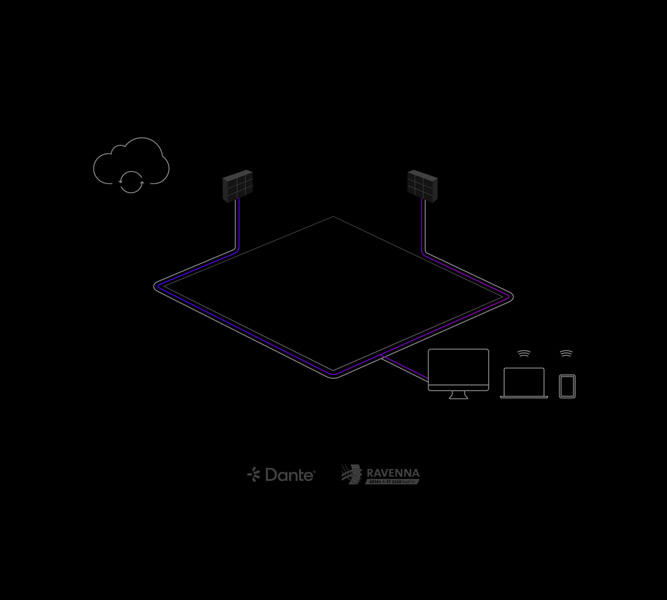

用于监控和软件更新的 IoT 主干网




全系统自检

基于多种内置传感器对系统和组件的健康状况和性能进行监控。所有数据都将备份到云端,以便通过HOLOPLOT进行深入分析。




定期软件更新


性能提升、安全更新和新功能。HOLOPLOT操作系统和HOLOPLOT软件套件的升级将使您的系统随着时间的推移而变得更好。




智能识别问题、解决问题


HOLOPLOT支持团队可以远程访问您的系统,通过云平台监控其状态,并在需要时采取措施。这样问题可以迅速解决,最大限度地减少停机时间。




数字AoIP原生支持


兼容RAVENNA/AES67和Dante。




智能系统

扬声器感知其位置、所处环境和健康状态





  • 红外收发器用于自动检测周围设备

  • 定位传感器用于确认是否正确安装

  • 电气和声学自检功能

  • 前置LED用于快速识别模块

  • 彩色触摸屏显示状态和系统消息

  • 集成外部传感器数据以应对不断变化的环境条件



在HOLOPLOT Plan中使用

开始设计您的X1系统



HOLOPLOT技术的先进功能正在彻底改变音频领域,让音频系统设计变得更加智能化。

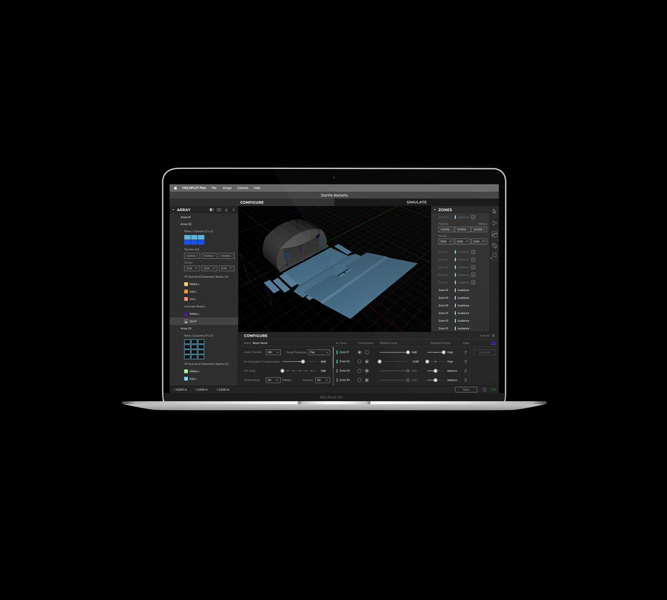

HOLOPLOT Plan将声音控制革命的关键交到您手中——查看覆盖波束的直接效果,应用3D Audio-Beamforming来优化您的设计,并为您的项目导出AFMG EASE为进行高级封闭空间声学模拟做好准备。


获取HOLOPLOT Plan的访问权限,你将获得大量关于实际应用的支持和建议,以充分发挥设计的最大潜力。
